JML精密電位器3386H電位器性能

1.阻值：□2KΩ□5KΩ □10KΩ□20KΩ □50KΩ □100KΩ□200KΩ

□500KΩ□1MΩ

2.阻值偏差：Tolerance□±10%□±20%□±30%

3.阻值變化特性：Taper□A□B□C□D□W□MN

4.終端電阻：≤1%R or 2Ω

5.接觸電阻變化：3%R or 3Ω

6.絕緣電阻：R1≥1GΩ

7.耐電壓：101.3 KPa 500V, 8.5Kpa350V

8.有效電行程：l260o

JML精密電位器3386H環境特性

1.額定功率(最高工作電壓300V)+70℃ 0.5W，+125℃ 0W

Rated Power(max. working voltage 300V)

2.工作溫度范圍：-55℃～ +125℃

3.溫度系數：±200ppm/℃

4.溫度變化：△R≤±2%R，△(Uab/Uac)R≤±2%

5.碰撞：390m/s2,4000次 , △R≤±3%R

6.振動：10~500Hz,0.75mm或98m/s2，6h

△R≤±1%R，△(Uab/Uac)≤±2%

7.氣候順序：△R≤±3%R，R1≥100MΩ

8.70℃電氣耐久性：70℃0.5W，1000h △R≤±3%R

9.機械耐久性：50周，△R≤±3%R

10.穩態濕熱：△R≤±3%R，R1≥100MΩ

JML精密電位器3386H物理特性

1.總機械行程：l280o

2.起動力矩：≤20mN?m

3.止檔力矩：≥50mN?m

4.標準包裝：50pcs/管

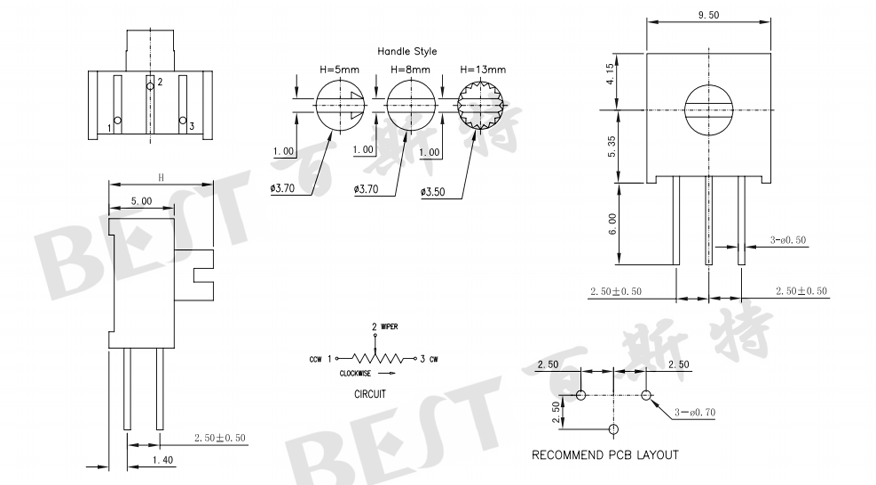

JML精密電位器3386H參考圖紙

單位：mm

注意：

1、PCB板孔徑不可開太大，請按圖紙要求進行開孔;

2、調節時，不可給調節帽施壓太大的力; 3、產品波峰焊的溫度為245±5℃，時間為5秒、手工焊接溫度為320±10℃，時間3--5秒。
