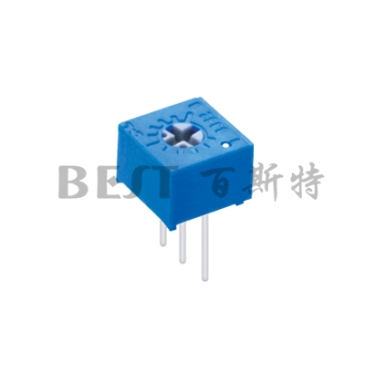

JML精密電位器3362U電氣特性

標稱阻值范圍10Ω-5MΩ

阻值允許偏差±10% ，±20%

終端電阻≤1%R或2Ω

接觸電阻變化(CRV) ≤3%R或3Ω

絕緣電阻R1≥1GΩ

耐電壓101.3KPa 500V 8.5KPa 315V

有效電行程210°±10°

JML精密電位器3362U環境特性

額定功率(最高工作電壓220V) +70℃ 0.5W;±125℃ 0W

工作溫度范圍 -55℃~+125℃

電阻溫度系數±250、±100 ppm /°C

溫度變化ΔR≤±(2%R+0.1Ω),Δ(Uab/Uac)≤±1%

碰撞390m/s2、4000次 ΔR≤±1%R

振動 10~2000Hz，0.75mm或98m/s2，6h ΔR≤±1%R，Δ(Uab/Uac)≤±2%

氣候順序ΔR≤±3%R，R1≥100MΩ

70℃電氣耐久性0.5W、1000h、ΔR≤±10%R

機械耐久性200周(cycles)、ΔR≤±10%R

穩態濕熱ΔR≤±3%R，R1≥100MΩ

JML精密電位器3362U物理特性

總機械行程250°±10°

起動力矩≤20mN.m

止檔力矩≥50mN.m

標準包裝50只/管(pcs/tube)

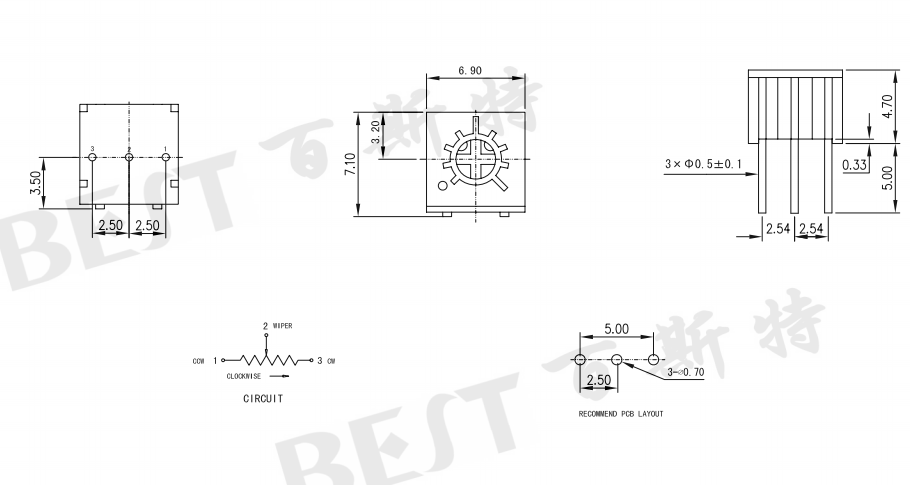

JML精密電位器3362U參考圖紙

單位:mm
