輕觸開關又廣泛被稱為按鍵開關，其開關是由按鍵的內部金屬彈片受力來實現通斷，而金屬片與底座泡點接觸的距離被稱之為行程。不過一般依據開關本身產品的結構大小和性能要求來決定它的行程大小。常規的開關類型區分有2x4、3x3、4x4、輕觸開關6x6、輕觸開關12x12等，那么通常這對于規格不同的開關，后置則所應用的場景也是有不同的。以輕觸開關6x6規格書來解析，一般大家在開關的選型當中，請務必注意核實相應的規格尺寸偏差的問題。實則常規大多數的開關都是會存在尺寸誤差的問題，如6x6，它實際的尺寸可能是6.1x6.1、6.2x6.2等，所以如果大家忽略這點的細節檢查，從而也是很容易會造成購置到不適用的產品，下面接著給大家全面講解關于輕觸開關6x6規格書以及相關的產品用途等介紹。

常規輕觸開關6x6規格書解析：

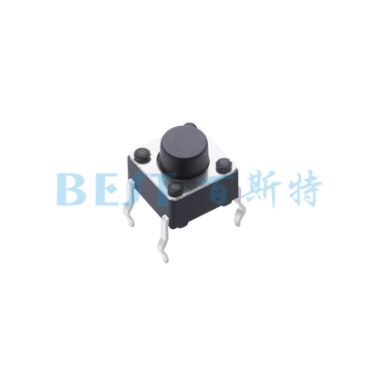

輕觸開關TS-1109

產品簡介：

輕觸開關TS-1109,市面一般廣泛被稱為6x6防水輕觸開關，其開關的長寬規格區分有6x6、6.2x6.2等兩種尺寸，常規腳距高度區分有4.3/4.5/5/5.5/6/6.5/25mm等多種規格選擇，一般也可依據客戶需求定做。(注意：通常定做的端腳高度越高，價格方面也就越貴，而且端腳太高容易晃動，很容易出現一些掉柄的現象，從而后置影響質量不穩定的情況，請用戶根據自身的需求選擇)

技術參數：

接觸電阻：≤30mΩ

額定值：DC 12V 50mA

保存溫度范圍：-30℃~80℃

絕緣電阻：≥100 MΩ

使用范圍溫度：-20℃~80℃

按鈕行程：0.25±0.1mm

回彈力度：50gf min

驅動力：160±30gf ，250±30gf，180±30gf

機械壽命：5-30萬次

輕觸開關TS-1109參考圖紙

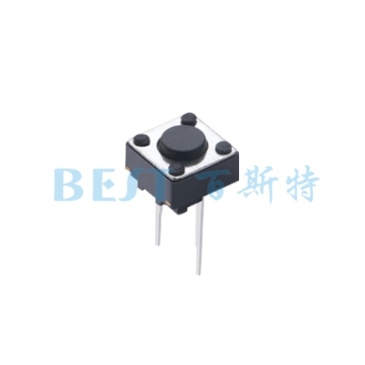

輕觸開關TS-1109D

產品簡介：

輕觸開關TS-1109D系列為一款6x6插件防水輕觸開關，一般多數人又廣泛稱為兩腳直插按鍵開關，其開關常規的腳距高度區分有4.3/5/5.5/9等多種規格選擇，動作力度：100g/120g/160g/250g等四種按鍵力度。安裝方式：支持回流焊，或者手工焊接等方式。目前該產品的用途一般應用于：音響設備、電腦、通訊產品、數碼產品、電子化設備、家用電器等行業上使用。

技術參數：

額定值：DC 12V 50mA

接觸電阻：≤30mΩ

絕緣電阻：≥100 MΩ

保存溫度范圍：-30℃~80℃

使用范圍溫度：-20℃~80℃

按鈕行程：0.25±0.1mm

回彈力度：50gf min

機械壽命：5-30萬次

輕觸開關TS-1109D參考圖紙

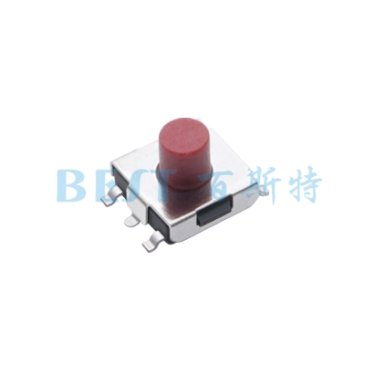

輕觸開關TS-1157

產品簡介:

輕觸開關TS-1157在市面上又廣泛被稱為“6x6五腳貼片開關”，其基座厚度2.0mm，按柄高度尺寸區分有：2.5、2.7、3.1、3.7、5.1mm等規格選擇，按鍵力度區分：160g、250g等兩種類型。由于此款開關產品不耐高溫度，一般焊接操作上，只支持以手工焊接的方式與波峰焊。

技術參數：

額定值：DC 12V 50mA

接觸電阻：≤50mΩ

使用范圍溫度：-20℃~70℃

保存溫度范圍：-30℃~80℃

絕緣電阻：≥100 MΩ

按鈕行程：0.25±0.1mm

回彈力度：50gf min

機械壽命：5-30萬次

輕觸開關TS-1157參考圖紙

由于常規開關的規格產品區分眾多，關于時間的關系，也就不一一提及了，通過上述輕觸開關6x6規格書等產品介紹，想必此時各位對于開關產品上認識的也有一個大致的了解了吧。不過其次在輕觸開關6x6規格書當中，還提醒大家注意查看其開關的材質組成，因為其產品材質的不同，后置則會影響到開關不同的質量性能。
